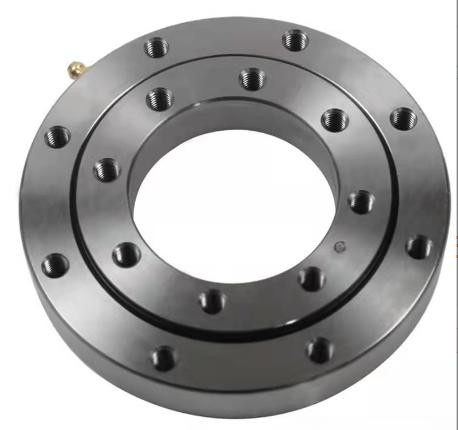

HJ 시리즈 크로스 실린더 롤러 스윙 링 베어링 분리 가능한 밀폐 디자인
제품 설명:
HJ 시리즈 싱글 라인 크로스 롤러 슬레잉 링 베어링은 축적 및 방사선 부하를 지원 할 수있는 베어링의 일종입니다. 주로 크레인, 발굴기,타워 크레인이 회전 고리 베어링은 먼지 및 물 저항을 위해 밀폐 된 밀폐 유형을 갖추고 있으며 다양한 외부 지름 크기로 제공됩니다.이 베어링의 케이지 유형은 더 나은 내구성을 위해 강철 및 주사 알루미늄 합금으로 만들어지고 무게를 줄이이 베어링은 또한 쉽게 설치 및 교체하기 위해 분리 가능한 구조를 갖추고 있습니다. 이 베어링의 로드 등급은 사용 된 크기 및 재료에 따라 다릅니다.
그것은 트레일러, 풍력 발전기, 태양 전지판, 의료 장비에 적합합니다.핵 자기 공명 기계 등등로봇 (ZK 회전용 베어링은 로봇의 관절 부위에 배치됩니다. 이 구조는 믿을 수 없을 정도로 고밀도의 회전 움직임을 허용합니다.)
특징:
기술 매개 변수:
| 모델 | 외부 차원 | 설비 크기 | 구조 차원 | 기구 데이터 | 접기 힘 | NW | |||||||||||||
| 외부 치아 | D | d | H | D1 | D2 | n | mm | n1 | D3 | d1 | H1 | h | b | x | m | 에 | z | T 104N | 1kg |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||||||
| HJW20.625 | 725 | 525 | 80 | 685 | 565 | 18 | 18 | 3 | 627 | 623 | 68 | 12 | 60 | 1.4 | 5 | 751.9 | 146 | 5.2 | 100 |
| HJW20.625A | 1.15 | 6 | 755.5 | 122 | 6.2 | ||||||||||||||
| HJW20.720 | 820 | 620 | 80 | 780 | 660 | 18 | 18 | 3 | 722 | 718 | 68 | 12 | 60 | 1.4 | 6 | 860.3 | 139 | 6.2 | 120 |
| HJW20.720A | 1 | 8 | 861.1 | 104 | 8.3 | ||||||||||||||
| HJW30.820 | 940 | 705 | 95 | 893 | 749 | 24 | 20 | 4 | 822 | 818 | 83 | 12 | 70 | 1.4 | 6 | 980.6 | 159 | 7.2 | 210 |
| HJW30.820A | 1 | 10 | 986.2 | 95 | 12.2 | ||||||||||||||
| HJW30.880 | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 4 | 882 | 878 | 83 | 12 | 70 | 1.15 | 8 | 1047.5 | 127 | 9.7 | 230 |
| HJW30.880A | 1 | 10 | 1046.3 | 101 | 12.2 | ||||||||||||||
| HJW30.1020 | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 4 | 1022 | 1018 | 80 | 15 | 70 | 1.4 | 8 | 1219.3 | 148 | 9.7 | 300 |
| HJW30.1020A | 1.15 | 10 | 1219.2 | 118 | 12.2 | ||||||||||||||
| HJW36.1220 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 24 | 6 | 1222 | 1218 | 105 | 15 | 90 | 1.4 | 10 | 1424.9 | 138 | 15.7 | 450 |
| HJW36.1220A | 1 | 12 | 1435.9 | 116 | 18.8 | ||||||||||||||
| HJW36.1250 | 1400 | 1090 | 120 | 1350 | 1150 | 36 | 26 | 6 | 1252 | 1248 | 105 | 15 | 90 | -0.4 | 10 | 1443 | 143 | 15.7 | 520 |
| HJW36.1250A | 1 | 12 | 1449.6 | 117 | 18.8 | ||||||||||||||
| HJW36.1435 | 1595 | 1278 | 120 | 1535 | 1335 | 36 | 26 | 6 | 1437 | 1433 | 105 | 15 | 90 | 1.15 | 12 | 1655.5 | 134 | 18.8 | 610 |
| HJW36.1435A | 1 | 14 | 1661.2 | 115 | 21.9 | ||||||||||||||
| HJW45.1540 | 1720 | 1360 | 140 | 1660 | 1420 | 42 | 26 | 6 | 1543 | 4537 | 122 | 18 | 110 | 1.4 | 12 | 1780.8 | 144 | 23 | 732 |
| HJW45.1540A | 1.15 | 14 | 1791.1 | 124 | 26.8 | ||||||||||||||
| HJW45.1700 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 29 | 6 | 1703 | 1697 | 122 | 18 | 110 | 1.15 | 14 | 1945.4 | 135 | 26.8 | 844 |
| HJW45.1700A | 1.15 | 16 | 1950.8 | 118 | 30.5 | ||||||||||||||
| HJW45.1880 | 2100 | 1665 | 160 | 2030 | 1740 | 48 | 32 | 6 | 1883 | 1876 | 140 | 20 | 115 | 1.4 | 14 | 2189.8 | 152 | 27.8 | 1400 |
| HJW45.1880A | 1.15 | 18 | 2194.6 | 118 | 35.8 | ||||||||||||||
| HJW45.2115 | 2325 | 1900 | 160 | 2245 | 1980 | 48 | 32 | 6 | 2118 | 2112 | 140 | 20 | 115 | 1.4 | 16 | 2406.5 | 146 | 31.9 | 1600 |
| HJW45.2115A | 1.15 | 20 | 2418.4 | 117 | 40 | ||||||||||||||
| HJW45.2370 | 2600 | 2146 | 180 | 2520 | 2220 | 48 | 32 | 6 | 2373 | 2367 | 158 | 22 | 130 | 1.4 | 18 | 2707.3 | 146 | 40.7 | 2100 |
| HJW45.2370A | 1.15 | 22 | 2704.4 | 119 | 49.7 | ||||||||||||||
응용 프로그램:
사용자 정의:
DJTech는 ISO9001-2015/SGS/BV/CE/IAF 인증을 가진 HJ 시리즈 싱글 라이브 크로스 롤러 슬레잉 링 베어링을 제공합니다. 베어링 스틸로 만들어졌으며 다양한 장착이 있습니다.내부 지름과 부하량.
브랜드 이름: DJTech 또는 OEM, TNT, SKF, Koyo,FAG, NSK,INA,IKO,TIMKEN
모델 번호: HS 시리즈,QU,QW 시리즈 HJ 시리즈, XS, X 시리즈
원산지: 중국
인증: ISO9001-2015/SGS/BV/CE/IAF
최소 주문량: 50
가격: 협상 가능
포장: 독립적인 포장
배송시간: 약 3~4주
지불 조건: T/T 사전
공급 능력: 7.5KKPCS/월
장착형: 다양
내부 지름: 다양
재료: 베어링 스틸
부하급수: 다양
경주경기장 링 라인 수: 단일 라인, 두 라인, 세 라인
DJTech HJ 시리즈 단일 행 크로스 롤러 슬레잉 링 베어링은 사용자 정의 할 수 있습니다. 제품은 풍력 터빈, 로봇, 크레인,의료 장비, 그리고 더 많은.
지원 및 서비스:
우리는 우리의 고객에게 스레잉 링 베어링에 대한 포괄적인 기술 지원과 서비스를 제공합니다.
우리는 당신이 우리의 스윙 링 베어링의 특징과 이점을 이해하는 데 도움이 기술 지원을 제공합니다.우리의 전문가 팀은 귀하의 질문에 답하고 응용 프로그램에 대한 올바른 제품을 결정하는 데 도움이 될 수 있습니다..
우리는 모든 슬레잉 링 베어링에 대한 설치, 유지 보수 및 수리 서비스를 제공합니다.우리의 기술자는 훈련되고 당신의 스레잉 링 베어링이 올바르게 설치되고 올바르게 작동하는지 확인하는 데에 경험이 있습니다.
포장 및 운송:
슬레잉 링 베어링 포장 및 운송은 제품을 완벽하게 도착 보장하기 위해 신중하게 처리됩니다.베어링은 단단한 고판 상자에 배치되기 전에 주의 깊게 반 정적 및 반 부식 물질로 포장됩니다. 박스는 추가 보호 를 위해 거품 랩, 폼 및 / 또는 금속 브래킷 으로 고정 됩니다. 박스는 더 큰 박스에 땅콩 또는 공기 베개 를 포장 하고 포장 되어 있습니다.그 후 패키지는 운송사의 규정에 따라 표기되고 배송됩니다..
